"الميل الأخير" في شبكات الألياف الضوئية يوفر{0}}إنترنت عالي السرعة حتى باب منزلك مباشرةً. أصبح هذا الاتصال المهم ممكنًا بفضلكابل إسقاط الألياف. مع أكثر من عشر سنوات من الخبرة في تصنيع الألياف الضوئية، تساعد Unigreat العملاء على اختيار كابلات الإسقاط المناسبة وتوفر دعم الخبراء على طول الطريق. سيشرح هذا الدليل ماهية كابلات الألياف الضوئية وسبب أهميتها وكيفية اختيار الكابل الأنسب لشبكتك.

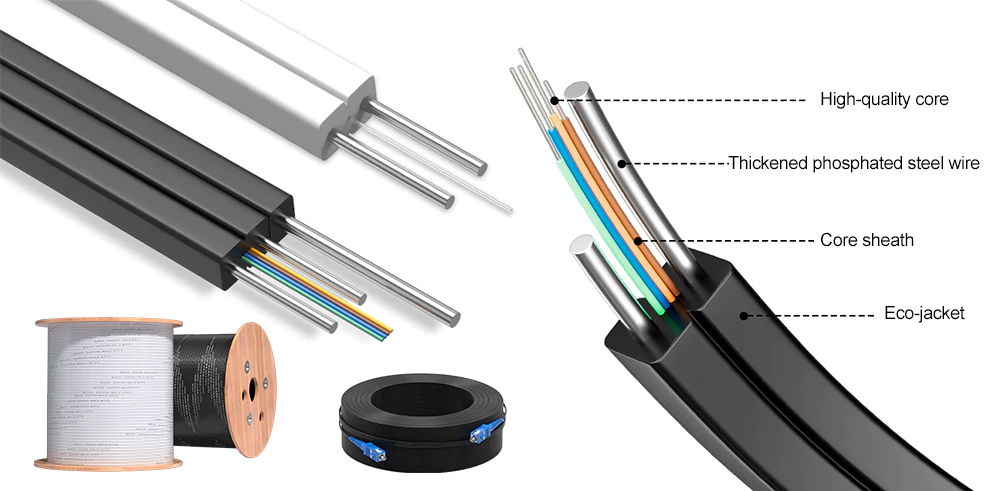

ما هو كابل إسقاط الألياف؟
A كابل إسقاط الأليافهو كابل ألياف ضوئية خفيف الوزن ومرن ومتين مصمم خصيصًا لـ "آخر 100 متر" أو "الميل الأخير" منFTTH (الألياف-إلى-المنزل-المنزل)الشبكات. ويمتد عادةً من عمود المرافق أو نقطة دخول المبنى-عادةً ما تكون محطة طرفية أو مقسمًا-مباشرة إلى منزل العميل، ويتصل في النهاية بمحطة الشبكة الضوئية (ONT).
فكر في الإنترنت كنظام طريق سريع واسع. تعمل الألياف الأساسية كطريق سريع-عالي السعة، مما يوفر الاتصال بالشبكة للمجتمعات. تعمل كابلات التوزيع المتفرعة في الأحياء بمثابة منحدرات للخروج، بينماكابلات إسقاط الأليافتعمل كممرات خاصة، حيث تقدم خدمات الإنترنت والتليفزيون والهاتف عالية السرعة- مباشرة إلى منزلك.
الميزات الرئيسية لكابل إسقاط الألياف
· السلامة والامتثال البيئي
تلبي سترات LSZH (منخفضة الدخان والخالية من الهالوجين)-معايير مقاومة الحرائق والمعايير البيئية، مما يجعلها آمنة للتركيب الداخلي.
· خفيفة الوزن ومرنة
الهيكل البسيط والوزن المنخفض والمرونة العالية يجعل التثبيت سهلاً في المباني أو القنوات أو المساحات الضيقة.
· تعزيز الأداء الميكانيكي
تعمل طبقات FRP أو الفولاذ أو الطبقات المدرعة الاختيارية على تحسين قوة الشد ومقاومة السحق والمتانة الشاملة.
· أداء انحناء ممتاز
يستخدم أليافًا غير حساسة للانحناء (G.657A1/A2) للحفاظ على فقدان منخفض حتى عند أنصاف أقطار الانحناء الصغيرة، وهو مثالي للتخطيطات الداخلية المعقدة.
· سهولة التركيب والصيانة
تصميم الكابل يسمح بالتجريد والربط البسيط، مما يحسن كفاءة التثبيت.
مصنعالخيارات التي تم إنهاؤها مسبقًا-.دعم نشر التوصيل-والتشغيل-، مما يقلل من الربط الميداني ووقت التثبيت.
· القدرة على التكيف البيئي القوي
تشتمل الإصدارات الخارجية على طبقات مقاومة للماء، وسترات مقاومة للأشعة فوق البنفسجية-، وتصميمات تتحمل درجات الحرارة-لضمان موثوقية طويلة الأمد-.
مناسب لتطبيقات النقل الجوي، والدفن المباشر-، والتثبيت على الحائط-، وتطبيقات النقل الداخلية/الخارجية.
الأنواع الشائعة من كابلات إسقاط الألياف
ليست كل كابلات إسقاط الألياف متشابهة. تم تصميم كل نوع لبيئات محددة وتحديات التثبيت. فيما يلي نظرة عامة على أنواع الكابلات المسقطة الأكثر استخدامًا فيFTTHوFTTRالشبكات. يمكن أن تختلف هذه الكابلات باختلافالبيئة (داخلية/خارجية), الهيكل (دائري/مسطح/شكل-8), التسليح (FRP/الفولاذ/جميع-العازل الكهربائي/المدرع)، والوظيفة (ألياف هجينة-طاقة/منتهية مسبقًا-).

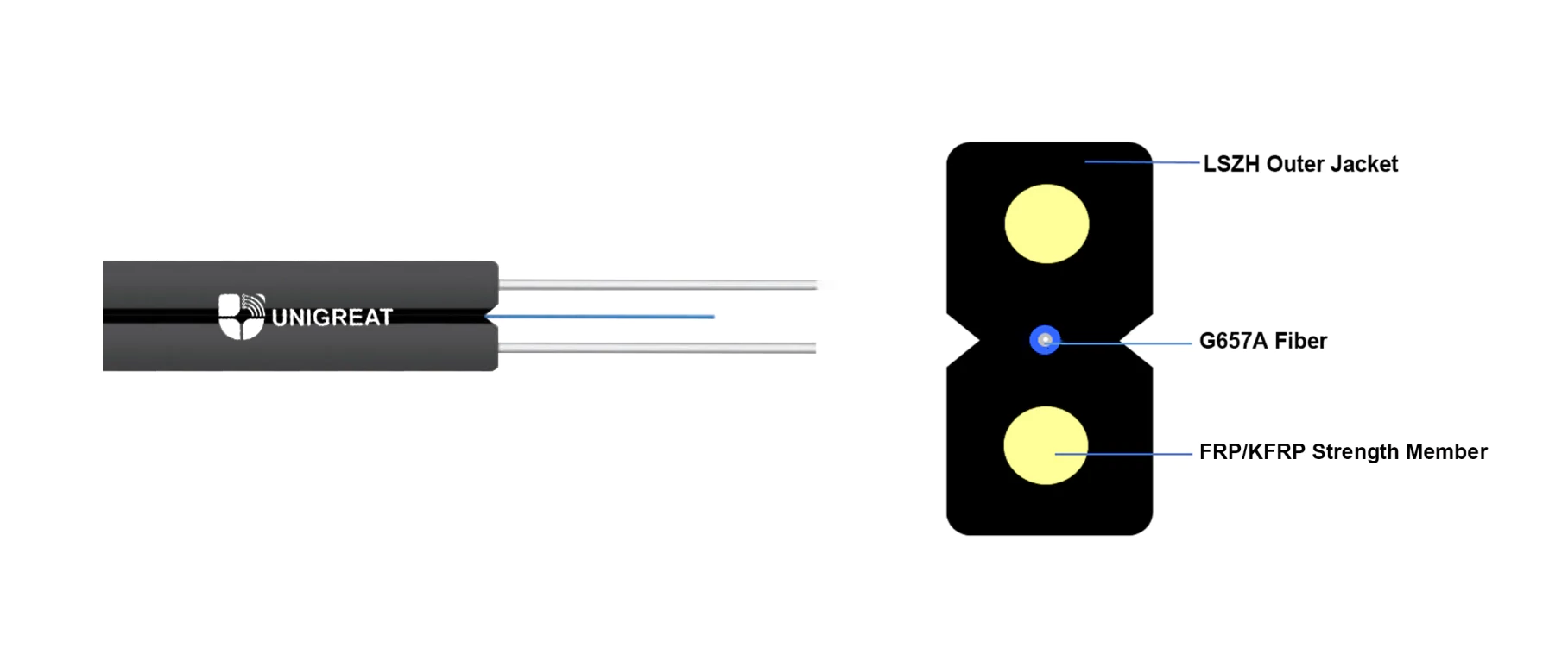

كابل إسقاط الألياف الداخلي مع تقوية FRP
التطبيقات: التركيبات الداخلية على طول الألواح أو تحت السجاد أو في القنوات.
سمات: خفيف الوزن، ومرن للغاية، ومعزز بقضبان FRP غير معدنية لمقاومة الانحناء، وسترة LSZH للسلامة من الحرائق، وتصميم مبسط للتركيب المخفي.
كابل ألياف خارجي يدعم الشكل 8 -ذاتي
التطبيقات: التركيبات الهوائية بين الأعمدة أو التوصيل الخارجي للمبنى.
سمات: تصميم على شكل 8 مزود برسالة دعم متكاملة (فولاذية أو عازلة للكهرباء)، مما يسمح بمسافات هوائية طويلة دون دعم إضافي، مما يضمن التركيب الآمن والاقتصادي.
جميع الكابلات-الذاتية العازلة-الداعمة (ADSS).
التطبيقات: النشر الجوي في المناطق المعرضة للصواعق أو التداخل الكهرومغناطيسي العالي (EMI)، مثل بالقرب من خطوط الكهرباء ذات الجهد العالي.
سمات: عازل بالكامل، ومقاوم بشكل طبيعي للبرق والتداخل الكهرومغناطيسي، مما يضمن اتصالات موثوقة وآمنة في البيئات الصعبة.
كابل إسقاط الألياف المدرعة
التطبيقات: الدفن المباشر أو منشآت القنوات أو المناطق التي يكثر فيها نشاط القوارض.
سمات: درع قوي من الفولاذ أو الألومنيوم أسفل السترة يحمي الألياف من الضغط والقوارض والأضرار الميكانيكية، وهو مثالي للظروف القاسية.
كابل إسقاط الألياف المسطحة
التطبيقات: التركيبات الداخلية والخارجية التي تتطلب توجيهًا جماليًا ومنخفضًا-على طول الجدران أو إطارات النوافذ أو إطارات الأبواب.
سمات: تصميم مسطح يلتصق بالأسطح؛ تعمل قضبان التعزيز المزدوجة FRP على تعزيز المتانة. يمكن تركيبه باستخدام المشابك من أجل تركيبات احترافية وأنيقة.
خيارات: جميع-العوازل الكهربائية أو القابلة للضبط للكشف عن الأخطاء تحت الأرض
1-24 ألياف لاحتياجات الشبكة المختلفة
مملوء بالجل-(مقاوم للرطوبة-) أو قلب جاف (أخف وزنًا وأسهل في التثبيت)
كابل الألياف الهجينة وكابل Power Drop
التطبيقات: تشغيل الأجهزة البعيدة مثل نقاط وصول WiFi أو خلايا 5G الصغيرة أو كاميرات المراقبة.
سمات: يجمع بين الألياف الضوئية والموصلات النحاسية في غلاف واحد، مما يؤدي إلى نقل كل من البيانات والطاقة في عملية واحدة، مما يؤدي إلى تبسيط عملية التثبيت وتقليل التكاليف.
مزايا كابل إسقاط الألياف
· النشر السريع والصيانة السهلة
مصممة للتركيب الفعال، يمكن سحب الكابلات من خلال القنوات أو تركيبها على طول الجدران. تعمل التصميمات المنتهية-المسبقة أو المختلطة على تقليل الربط الميداني، مما يوفر الوقت والعمل.
· الموثوقية العالية واستقرار الإشارة
يعمل تعزيز الجودة وتصميم الغلاف على تقليل فقدان الانحناء والانحناءات الدقيقة، مما يضمن أداءً بصريًا متسقًا ويقلل تكاليف الصيانة على المدى الطويل-.
· التوافق البيئي الواسع
تصميمات مقاومة للحرارة-، والأشعة فوق البنفسجية-، والتداخل الكهرومغناطيسي -. تعمل الخيارات المدرعة على الحماية من القوارض والضغط والأضرار الميكانيكية عند عمليات الدفن المباشر أو تركيبات القنوات.
· قابلية التوسع ومرونة الشبكة
متوفر في أعداد ألياف متعددة (1-24) وهياكل مختلفة (مسطحة، مستديرة، الشكل -8). توفر كابلات الطاقة المصنوعة من الألياف الهجينة الكهرباء والبيانات، وتدعم التطبيقات المتنوعة.
·التكلفة-الفعالية وعائد الاستثمار
تعمل الكابلات خفيفة الوزن وسهلة-التركيب-على تقليل تكاليف العمالة. يقلل البناء المتين من تكرار الاستبدال، مما يزيد من عائد استثمار الشبكة.
·الامتثال للمعايير والسلامة
تعمل سترات LSZH ومستويات المقاومة العالية-للحرائق على تحسين سلامة المبنى. متوافق مع المعايير الدولية (ISO، IEC)، مما يضمن إمكانية التشغيل البيني والموثوقية.
إرشادات التثبيت لكابل إسقاط الألياف
شعاع الانحناء |
تجنب الانحناء المفرط لمنع الانحناءات الدقيقة أو كسر الألياف. احتفظ بقطر كابل أكبر من أو يساوي 10× (بالنسبة للكابلات المسطحة، اتبع توصيات الشركة المصنعة). |
حدود الشد |
يجب ألا تتجاوز قوة السحب الحد الأقصى المقدر للكابل (عادةً أقل من أو يساوي 100 نيوتن). استخدم البكرات أو أدوات سحب القناة لمنع الضغط المركز عند أطراف الكابل. اتبع مواصفات الشد للكابلات-الذاتية الدعم أو الكابلات الهوائية. |
طرق الاتصال |
الربط الاندماجي: خسارة منخفضة (أقل من أو تساوي 0.05 ديسيبل)، ومناسبة للاستقرار على المدى الطويل-. ميكانيكي / تم الإنهاء مسبقًا:-يتطلب النشر السريع، وخسارة أعلى قليلاً (أقل من أو تساوي 0.2 ديسيبل)، فحصًا دوريًا. |
وضع العلامات والإدارة |
قم بترقيم وتسمية كل كابل وألياف أساسية لسهولة الصيانة والتوسيع واكتشاف الأخطاء. |
حماية البيئة |
تجنب التعرض لفترة طويلة لدرجة الحرارة العالية أو الرطوبة أو المواد الكيميائية أو الأشعة فوق البنفسجية القوية. يجب أن تستخدم الكابلات الخارجية سترات مناسبة (LSZH أو PE أو مدرعة) وأن تتوافق مع المواصفات البيئية للشركة المصنعة. |
نصائح إضافية |
احجز Slack للصيانة والترقيات المستقبلية. تجنب الانحناءات الحادة عند نقاط النهاية (المحول، المقسم)، والتي تكون عادةً أكبر من أو تساوي نصف قطر 20 مم. اختبر باستخدام OTDR أو عداد الطاقة الضوئية لتأكيد الفقد والأداء. |
كيفية اختيار كابل إسقاط الألياف المناسب
· بيئة النشر: داخلي مقابل خارجي
داخلي: سترة LSZH خفيفة الوزن ومرنة. مثالية للجدران أو الألواح أو تحت السجاد أو القنوات. مثال: FRP-كابل إسقاط داخلي مقوى.
الأماكن الخارجية: مقاومة للطقس-والأشعة فوق البنفسجية-ودرجة الحرارة-. الشكل -8 أو ADSS ذاتي الدعم للهوائي؛ مدرعة للدفن المباشر أو القناة.
نصيحة: بالنسبة للانتقالات الداخلية-والخارجية، استخدم كابلات مزدوجة- أو قنوات حماية.
· الهيكل: دائري، مسطح، أو الشكل 8
مسطح: أنيق للتوجيه المخفي الداخلي.
دائري: قوي للقناة أو السحب لمسافات طويلة-.
الشكل 8: برنامج مراسلة متكامل،-يدعم ذاتيًا للتثبيت الجوي.
·مواد التسليح: FRP، أو الفولاذ، أو جميع-العوازل الكهربائية
FRP: غير معدني، وخفيف الوزن، للاستخدام الداخلي.
الفولاذ: قوة شد عالية، يمكن تثبيته بالهواء أو على الحائط-.
جميع-العوازل الكهربائية (ADSS): خالية من المعدن-والبرق ومقاومة EMI-، مثالية بالقرب من مناطق الجهد العالي-.
· مستوى الحماية: قياسي مقابل مدرع
قياسي: بيئات آمنة- وفعالة من حيث التكلفة.
مدرع: شريط حماية من الفولاذ أو الألومنيوم، ومقاوم للقوارض-، ومناسب للظروف القاسية أو المدفونة.
· عدد الألياف ونوعها
1-4 ألياف للاستخدام المنزلي؛ 12-24 ألياف للوحدات السكنية المتعددة (MDU) أو التجارية.
الوضع الفردي- (G.657A1/A2): خسارة منخفضة، وغير حساس للانحناء-، ومثالي لـ FTTH/FTTR.
الوضع المتعدد: نادرًا ما يستخدم في شبكات الوصول، فقط للوصلات الداخلية القصيرة.
· الخيارات الوظيفية
تم الإنهاء مسبقًا: موصلات مصنعة-في المصنع، وتوصيل-و-تشغيل، وتقليل وقت التثبيت.
الألياف الهجينة-الطاقة: تجمع بين الألياف والنحاس لتشغيل الأجهزة البعيدة.
قابل للنغمة: يشتمل على سلك تتبع معدني للكشف عن الأخطاء تحت الأرض.
·الامتثال والسلامة
داخلي: تصنيف LSZH / UL-.
الأماكن الخارجية: سترات مقاومة للماء (مملوءة بالهلام-أو جافة).
متوافق مع معايير TIA/IEC/GR ويضمن التوافق والموثوقية.
· التكلفة والموثوقية
توازن الميزانية مع المتانة.
قد توفر الكابلات الرخيصة التكاليف الأولية ولكنها تتطلب صيانة أطول-على المدى الطويل.
بالنسبة للمشروعات الهامة، قم بإعطاء الأولوية لمنتجات الشركة المصنعة المعتمدة وذات الجودة العالية.
شريكك الموثوق به في كابلات الألياف الضوئية
مقرها الرئيسي في الصين،يونيجريتهي إحدى الشركات الرائدة في تصنيع وتصدير كابلات الألياف الضوئية، حيث تخدم أكثر من 100 دولة من خلال تصنيع المعدات الأصلية والحلول المخصصة. مع أكثر من عقد من الخبرة، نحن نقدمكابلات إسقاط FTTH, -كابلات ألياف منتهية مسبقًا, كابلات مسطحة, كابلات طاقة من الألياف الهجينة-.والمزيد لمشغلي الاتصالات ومزودي خدمات الإنترنت والمستوردين وشركاء تصنيع المعدات الأصلية ومشاريع الشبكات في جميع أنحاء العالم.
لماذا تختار شركة Unigreat Fiber Drop Cable؟
تصميم الكابلات الدقيقة- يعمل برنامج المحاكاة الخاص على تحسين هيكل الكابل من أجل الأداء والمتانة.
مواد -عالية الجودة– خيارات من Corning (الولايات المتحدة الأمريكية)، وFujikura (اليابان)، وYangtze Optical Fiber (الصين)، المتوافقة تمامًا مع الاتحاد الدولي للاتصالات-T:
التوهين: أقل من أو يساوي 0.35 ديسيبل/كم @1310 نانومتر، أقل من أو يساوي 0.21 ديسيبل/كم @1550 نانومتر
خطأ تركيز النواة/الكسوة أقل من أو يساوي 0.4 ميكرومتر
يلبي متطلبات الانحناء ودورة درجة الحرارة وقوة الشد
مكونات متميزة– أنابيب PBT السائبة، وتعزيزات FRP، وخيوط حجب الماء-، وسترات متينة من HDPE/LSZH مناسبة للاستخدام الداخلي والخارجي.
التصنيع المتقدم– يضمن الفريق ذو الخبرة والمعدات المتطورة والرقابة الصارمة على العمليات الاتساق والموثوقية.
حلول التغليف العالمية- التغليف الواقي للشحن الدولي يمنع الضرر أثناء النقل.
في Unigreat، نذهب إلى ما هو أبعد من التصنيع-فنحن نقدم-دعمًا كاملاً للعمليات بدءًا من التصميم واختيار المواد والتجميع وحتى التعبئة والتغليف والخدمات اللوجستية، مما يضمن لعملائنا استكمال المشروعات باستخدام أفضل التقنيات والحلول-الفعالة من حيث التكلفة.
الأسئلة الشائعة حول كابل إسقاط الألياف
1.ما الفرق بين كابلات إسقاط الألياف-المنتهية مسبقًا والكابلات-الموصلة ميدانيًا؟
تم الإنهاء مسبقًا: يتم تثبيت الموصلات في المصنع، مما يوفر سهولة التوصيل- والتشغيل، مما يقلل من وقت التثبيت وتكاليف العمالة.
الحقل-المتصل: يتم ربط أطراف الألياف في-الموقع، مما يوفر المرونة ولكنه يتطلب مزيدًا من الوقت والمهارة الفنية.
2. هل يمكن استخدام كابلات إسقاط الألياف في الداخل والخارج؟
نعم. تم تصنيف بعض الكابلات المسقطة للاستخدام الداخلي والخارجي. تتميز الكابلات الداخلية عادةً بسترات LSZH (منخفضة الدخان والهالوجين)، بينما توفر الكابلات الخارجية مقاومة للأشعة فوق البنفسجية، ومقاومة للماء، وتحمل درجات الحرارة. بالنسبة للانتقالات الداخلية-والخارجية، استخدم كابلات مزدوجة-أو قنوات حماية.
3. ما هي أنواع الألياف المستخدمة في الكابلات المسقطة؟
ألياف أحادية الوضع - (G.657A1/A2): انحناء-غير حساسة، وخسارة منخفضة-، مثالية لشبكات FTTH/FTTR.
الألياف متعددة الأوضاع: نادرًا ما تُستخدم في شبكات الوصول، وذلك بشكل أساسي للاتصالات الداخلية ذات المسافات القصيرة.
4 . كم عدد الألياف التي يمكن أن يحتويها كابل السقوط؟
يتراوح عدد الألياف عادة من 1 إلى 24:
1-4 ألياف: مناسبة لمنازل الأسرة الواحدة-.
ألياف 12–24: مناسبة للوحدات السكنية المتعددة (MDU) أو المباني التجارية.
5.ما المدة التي تستغرقها كابلات إسقاط الألياف؟
مع التثبيت المناسب وحماية البيئة، يمكن أن تستمر كابلات الألياف المتدلية لمدة تتراوح بين 20 إلى 30 عامًا، مع الحفاظ على أداء مستقر ومعدلات فشل منخفضة. توفر الكابلات المدرعة أو المقاومة للأشعة فوق البنفسجية- متانة أكبر للتطبيقات الخارجية.
